fpc排線能過多大電流?

文章出處:網責任編輯:作者:恒成和線路板廠人氣:-發表時間:2025-07-07 14:27:00

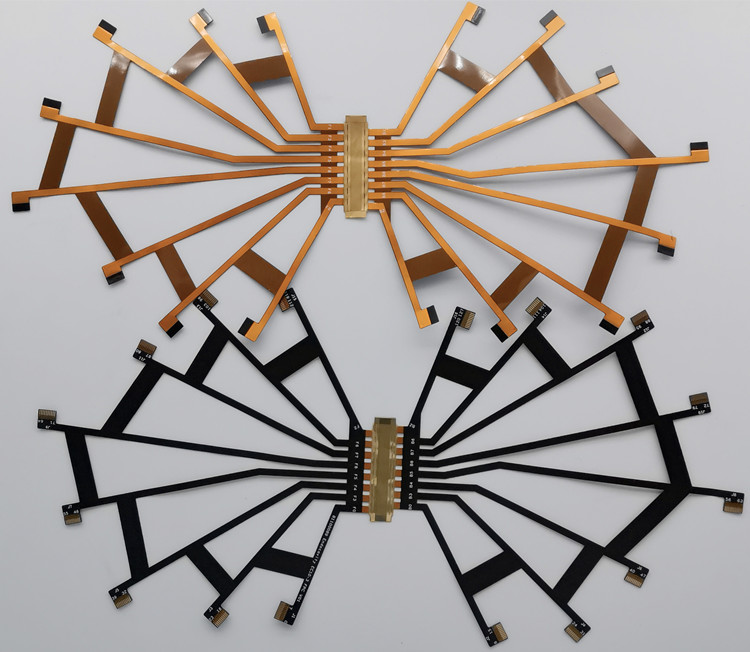

 fpc排線(柔性印刷電路)因輕薄、可彎曲的特性,廣泛應用于手機、汽車電子、醫療器械等精密設備中。其載流能力直接影響設備安全性與穩定性,需結合材料、結構與場景綜合判斷。以下從核心影響因素、選型方法及注意事項展開分析。


一、FPC排線載流能力的關鍵影響因素

高溫會顯著降低載流能力:25℃環境下可載流3A的排線,在85℃時可能降至1.8A。密閉空間需預留30%以上的載流冗余,或通過增加散熱孔、鋁箔屏蔽層提升散熱效率。

二、不同場景下的載流選型建議
消費電子(手機、手表)
多為低電流信號傳輸,單根排線載流0.5A-1A即可滿足(如屏幕排線、傳感器連線),推薦0.5mm間距、18μm厚銅的FPC,兼顧柔性與成本。

汽車電子(車載屏幕、BMS系統)
需耐受-40℃~125℃寬溫,電源排線建議選35μm厚銅、多Pin并聯(如4Pin并聯承載8A),連接器優先選帶鎖扣的耐高溫型號(如TE AMP系列)。

工業設備(伺服電機、機器人)
頻繁彎折場景需選耐彎折FPC(動態彎折壽命>100萬次),載流設計需考慮瞬時沖擊電流(如電機啟動時),建議按額定電流的1.5倍選型。
 http://www.cnpei.cn/PCBdianlubanyingban.shtml
三、載流能力測試與驗證方法
靜態載流測試:通過直流電源施加電流,用熱像儀監測排線溫度,確保長期工作溫度不超過基材Tg值(FR-4基材≤130℃,PI基材≤260℃)。

動態彎折測試:在載流狀態下進行往復彎折(角度±90°,頻率1次/秒),驗證彎折過程中電阻變化率(應≤10%)。

選型公式參考:
安全載流(A)= 導體截面積(mm²)× 電流密度(A/mm²)
(注:常溫下電流密度建議取5-8A/mm²,高溫環境降為3-5A/mm²)

四、專業選型支持與定制服務
若您在FPC排線載流設計中遇到困惑(如大電流方案、耐溫選型),可聯系18681495413獲取技術支持。我們提供從材料選型、結構設計到性能測試的全流程服務,可定制厚銅(70μm-105μm)、高耐溫(200℃以上)、多Pin并聯等特殊方案,確保排線在復雜工況下穩定可靠運行。
