fpc線路板基礎知識你知道多少呢?

文章出處:網責任編輯:作者:恒成和線路板廠人氣:-發表時間:2025-07-07 14:31:00

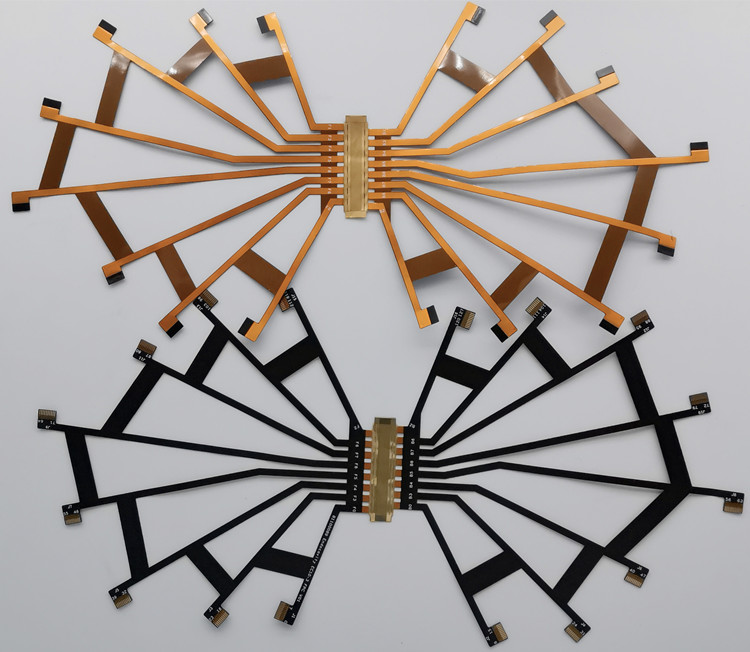

 FPC線路板(柔性印制電路板)是以聚酰亞胺(PI)或聚酯薄膜為基材,通過蝕刻銅箔形成導電線路的柔性電子載體,簡稱“軟板”。其核心優勢在于配線密度高、厚度薄(0.1mm-0.4mm)、重量輕,可在三維空間內任意彎折、折疊,滿足電子產品小型化、輕量化的發展需求。


一、FPC線路板的核心特性
高柔韌性:可實現動態彎折(如折疊屏手機鉸鏈處排線)、靜態彎曲(如智能手表表帶線路),彎折壽命可達10萬次以上(壓延銅材質)。

輕薄化設計:厚度僅為傳統PCB的1/3-1/5,重量減輕40%-60%,適用于無人機、穿戴設備等對重量敏感的場景。

高密度布線:線寬線距可做到0.05mm/0.05mm,支持精細化電路設計,滿足5G模塊、攝像頭模組等高密度元件的連接需求。

耐環境性:PI基材耐溫范圍-200℃~260℃,可耐受焊接高溫與極端工作環境,廣泛應用于汽車電子(發動機艙)、工業控制等領域。
http://www.cnpei.cn/PCBdianlubanyingban.shtml
二、主要類型與結構
按層數分為:

單面板:僅一層導電銅箔,結構簡單、成本低,適用于LED燈條、鍵盤排線等低復雜度場景。
雙面板:上下兩層銅箔,通過導通孔實現電氣連接,可承載更多線路,用于手機屏幕排線、打印機噴頭等。
多層板:含3層及以上銅箔,通過埋盲孔優化信號傳輸,支持高頻高速電路,常見于服務器、醫療設備。
按基材工藝分為有膠柔性板(成本低,市場占比90%)和無膠柔性板(柔韌性更優,用于航空航天等高端領域)。

三、典型應用領域
消費電子:手機主板與屏幕連接線、筆記本電腦觸控板排線、智能手表傳感器線路。

汽車電子:車載雷達、儀表盤柔性線路、新能源汽車電池管理系統(BMS)。

工業與醫療:機器人關節線路、內窺鏡探頭電路、可穿戴醫療設備柔性電極。

四、選型注意事項
彎折需求:動態彎折場景(如折疊屏)優先選壓延銅材質,靜態場景可選電解銅降低成本。
耐溫要求:高溫環境(如汽車發動機艙)需確認基材Tg值(玻璃化溫度)≥150℃。
信號完整性:高頻電路(如5G天線)需選擇低介電損耗基材(Dk≤3.0),并控制阻抗偏差在±10%以內。
掌握FPC線路板基礎知識,可精準匹配產品需求,提升設備可靠性與使用壽命。如需定制方案或技術支持,歡迎聯系18681495413專業團隊獲取一對一服務。
