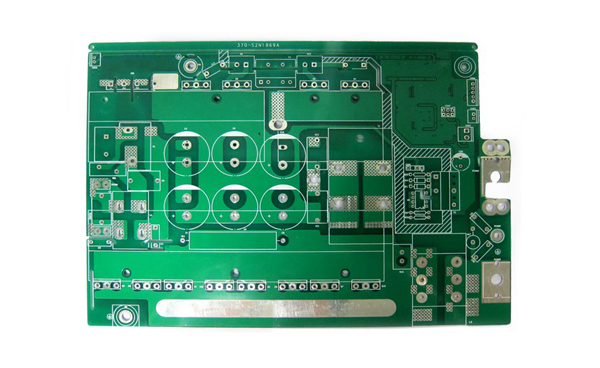

第一步，拿到一塊PCB，首先在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三機管的方向，IC缺口的方向。最好用數碼相機拍兩張元氣件位置的照片。

　　第二步，拆掉所有器件，并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候需要稍調高一些掃描的像素，以便得到較清晰的圖像，啟動POHTOSHOP，用彩色方式將絲印面掃入，保存該文件并打印出來備用。

　　第三步，用水紗紙將TOP LAYER 和BOTTOMLAYER兩層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。注意，PCB在掃描儀內擺放一定要橫平樹直，否則掃描的圖象就無法使用，并保存文件。

　　第四步，調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。 　　

　　第五步，將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第三步。 　

　　第六，將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。

　　第七步，將BOT層的BMP轉化為BOT.PCB，注意要轉化到SILK層，就是黃色的那層，然后你在BOT層描線就是了。畫完后將SILK層刪掉。

　　第八步，在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

　　第九步，用激光打印機將TOP LAYER， BOTTOM LAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。

　　其他：如果是多層板還要細心打磨到里面的內層，同時重復第三到第九的步驟，當然圖形的命名也不同，要根據層數來定，一般雙面板抄板要比多層板簡單許多，多層板抄板容易出現對位不準的情況，所以多層板抄板要特別仔細和小心（其中內部的導通孔和不導通孔很容易出現問題）。
