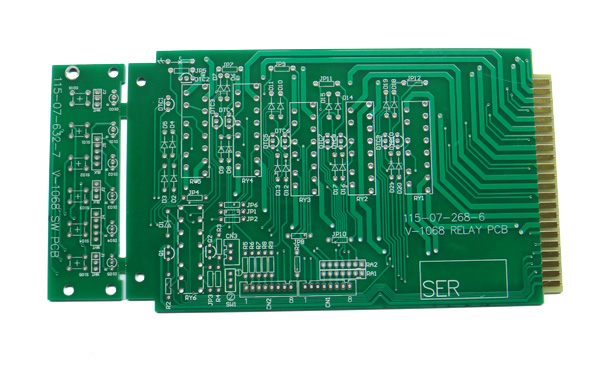

簡易的單雙面板的PCB抄板是這一技術領域較為簡單的抄板過程，注意按照下步驟就可完成。

一、掃描線路板的上下表層，存出兩張BMP圖片。

二、打開抄板軟件Quickpcb2005，點“文件”“打開底圖”，打開一張掃描圖片。用PAGEUP放大屏幕，看到焊盤，按PP放置一個焊盤，看到線按PT走線……就象小孩描圖一樣，在這個軟件里描畫一遍，點“保存”生成一個B2P的文件。

三、再點“文件”“打開底圖”，打開另一層的掃描彩圖。

四、再點“文件”“打開”，打開前面保存的B2P文件，我們看到剛抄好的板，疊在這張圖片之上——同一張PCB板，孔在同一位置，只是線路連接不同。所以我們按“選項”——“層設置”，在這里關閉顯示頂層的線路和絲印，只留下多層的過孔。

五、頂層的過孔與底層圖片上的過孔在同一位置，現在我們再象童年時描圖一樣，描出底層的線路就可以了。再點“保存”——這時的B2P文件就有了頂層和底層兩層的資料了。

六、點“文件”“導出為PCB文件”，就可以得到一個有兩層資料的PCB文件，可以再改板或再出原理圖或直接送PCB制版廠生產。
