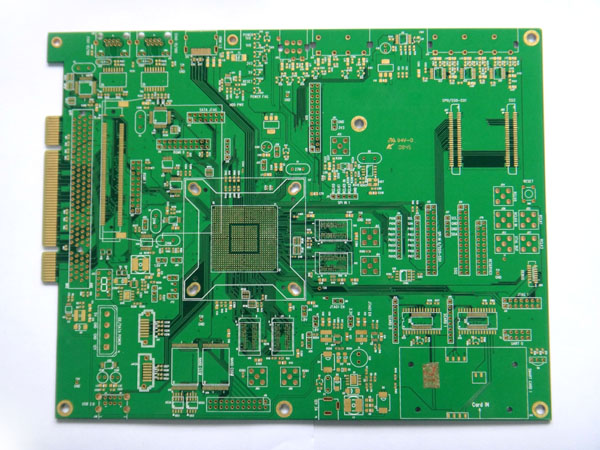

PCB多層板設計技術，可以說多層板和雙層板設計差不多，甚至布線更容易。

  你有雙層板的設計經驗的話，設計多層就不難了。

  首先，你要劃分層迭結構，為了方便設計，最好以基板為中心，向兩側對稱分布，相臨信號層之間用電地層隔離。

  層迭結構(4層、6層、8層、16層)：

  對于傳輸線，頂底層采用微帶線模型分析，內部信號層用帶狀線模型。6層/10層/14層/18層基板兩側的信號層最好用軟件仿真，比較麻煩。

  6層/10層/14層/18層等基板兩側是信號層，沒有電地隔離，需要注意相臨層垂直走線和避免交流環路。

  如果還有其他電源，優先在信號層走粗線，盡量不要分割電地層。

  其次，向廠家詢問參數(介電常數、線寬、銅厚、板厚)，以便進行阻抗匹配。

  這些參數不必自己計算(算了也沒用，廠家不一定能做到)，應由廠家提供。有了這些參數，就可以計算線寬、線間距(3W)、線長，這時就可以開始畫板子了。

  多層板有盲孔、埋孔、過孔三種，可以方便布線，但價格貴。有時需要減小板厚，以便插入PCI槽，而絕緣介質材料不滿足要求(除非走私進口)，此時可以變通地采用非均勻板，例如：中間14層，邊緣2層來解決，哎，那個貴呀。

  高速線最好走內層，頂底層容易受到外界溫度、濕度、空氣的影響，不易穩定。如果需要測試，可以打測試過孔引出。不要再存有飛線、割線的幻想，多層板已經不需要“動手能力”了，因為線在內部而且高頻，不能飛，線很密也不能鉆孔。養成紙上作業的習慣，確保制板一次成功，否則，就地銷毀吧，眼不見心不煩。
