電路板元件之間的接線安排方式介紹

文章出處：http://www.cnpei.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2019-04-26 16:31:00

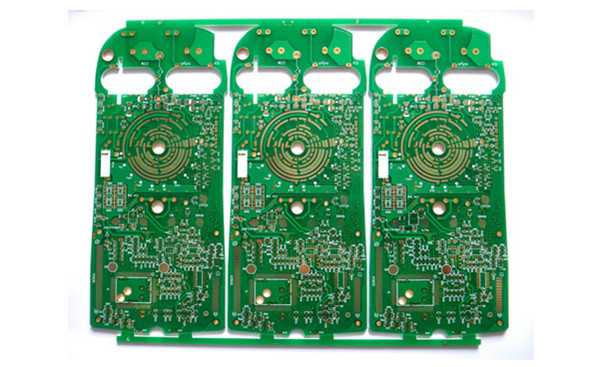

（1）印刷電路中不允許有交叉電路，對于可能交叉的線條，可以用“鉆”、“繞”兩種辦法解決。即，讓某引線從別的電阻、電容、三極管腳下的空隙處“鉆”過去，或從可能交叉的某條引線的一端“繞”過去，在特殊情況下如何電路很復雜，為簡化設計也允許用導線跨接，解決交叉電路問題。

　　（2）電阻、二極管、管狀電容器等元件有“立式”，“臥式”兩種安裝方式。立式指的是元件體垂直于電路板安裝、焊接，其優點是節省空間，臥式指的是元件體平行并緊貼于電路板安裝，焊接，其優點是元件安裝的機械強度較好。這兩種不同的安裝元件，印刷電路板上的元件孔距是不一樣的。

　　（3）同一級電路的接地點應盡量靠近，并且本級電路的電源濾波電容也應接在該級接地點上。特別是本級晶體管基極、發射極的接地點不能離得太遠，否則因兩個接地點間的銅箔太長會引起干擾與自激，采用這樣“一點接地法”的電路，工作較穩定，不易自激。

　　（4）總地線必須嚴格按高頻-中頻-低頻一級級地按弱電到強電的順序排列原則，切不可隨便翻來復去亂接，級與級間寧肯可接線長點，也要遵守這一規定。特別是變頻頭、再生頭、調頻頭的接地線安排要求更為嚴格，如有不當就會產生自激以致無法工作。

　　調頻頭等高頻電路常采用大面積包圍式地線，以保證有良好的屏蔽效果。

　　（5）強電流引線（公共地線，功放電源引線等）應盡可能寬些，以降低布線電阻及其電壓降，可減小寄生耦合而產生的自激。

　　（6）阻抗高的走線盡量短，阻抗低的走線可長一些，因為阻抗高的走線容易發笛和吸收信號，引起電路不穩定。電源線、地線、無反饋元件的基極走線、發射極引線等均屬低阻抗走線，射極跟隨器的基極走線、收錄機兩個聲道的地線必須分開，各自成一路，一直到功效末端再合起來，如兩路地線連來連去，極易產生串音，使分離度下降。
