在分析或維修電路板時，往往需要找出電路板的地線（即GND），一般我們可以根據電路板上的電源濾波電容、集成電路、穩壓二極管等元器件的正負引腳來快速找出電路板上的地線。

1、根據電源濾波電容找出地線

找電路板上的地線時，一般我們可以根據電路板上電源濾波電容來尋找地線。

2、根據集成電路的正負電源端找出地線

除了根據電源濾波電容來尋找地線，我們還可以根據電路板上很多集成電路的正負引腳來尋找地線。

對于78XX系列三端穩壓集成電路，其②腳為GND端，在電路中一般該腳都是接地的，故電路板上與78XX的②腳相連的銅箔即為地線。

對于74LS00系列、CD4000系列的數字IC，其正負電源引腳都是固定的，若數字IC為14腳和16腳的，其7腳或8腳為電源負端（在電路中接地）、14腳或16腳為電源正端，故從上述數字IC的電源引腳即可快速找出電路板上的地線。

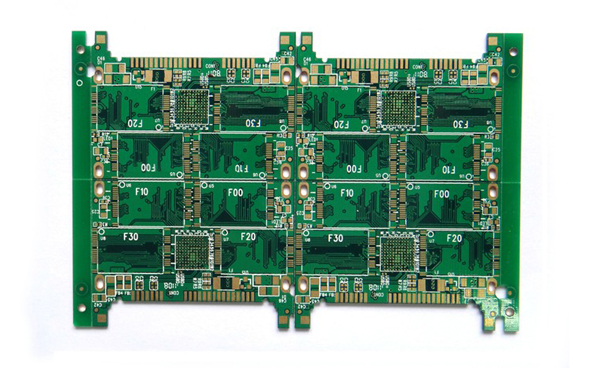

如何快速找出電路板上的地線

3、根據穩壓管、三極管的引腳找出地線

穩壓管在電路中若是作為穩壓使用，其正極一般都是接地的、若NPN型三極管作為電子開關使用，其發射極也大都是接地的，故根據上述元件的引腳亦可以快速找出電路板上的地線。

4、先看電路板有沒有大面積的覆銅，如果有覆銅再觀察元件的焊盤有沒有連接在這塊覆銅上的，如果有那么基本就可以判定這塊覆銅就是GND，因為大部分低頻電路設計的覆銅都是設計為GND；

5、找電路板上一些常用元件比如帶極性的電容、穩壓模塊或者帶金屬外殼的插座（比如網線插口），多看幾個電容看它們的負極有沒有好多個都是接在一條線路上的；文雅模塊查引腳定找到GND腳的接線；金屬外殼的接插件一般外殼焊在板子上的話一般都是GND

6、查看電路板供電接口是什么接口的，圓形插口 USB 等等等等主流插口網上都能找到定義，定義中找到GND對應電路板上一般即為電路板GND。

7、還有一些電路設計會將產品外殼金屬的部分通過線或者螺絲接在電路板上，那么接線或者螺絲孔位很可能就是GND。
