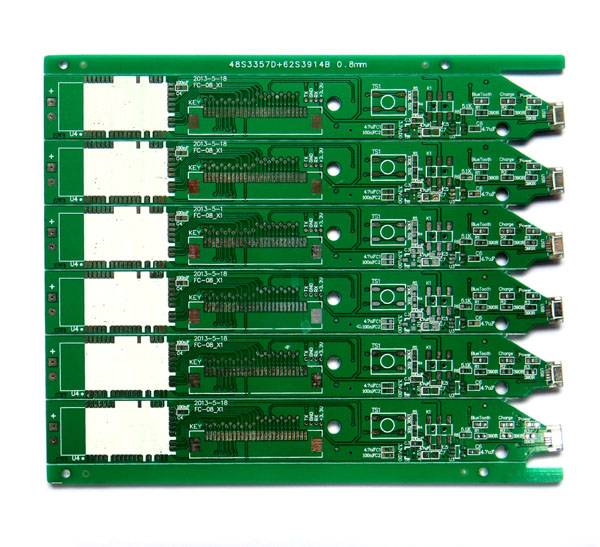

1、輸入端與輸出端的邊線應避免相鄰平行， 以免產生反射干擾。必要時應加地線隔離，兩相鄰層的布線要互相垂直，平行容易產生寄生耦合。

2、電源、地線之間加上去耦電容。盡量加寬電源、地線寬度，最好是地線比電源線寬，它們的關系是：地線＞電源線＞信號線，通常信號線寬為：0.2～0.3mm,最經細寬度可達0.05～0.07mm,電源線為1.2～2.5mm

3、數字電路與模擬電路的共地處理，數字電路的頻率高，模擬電路的敏感度強，對信號線來說，高頻的信號線盡可能遠離敏感的模擬電路器件，對地線來說，整人PCB對外界只有一個結點，所以必須在PCB內部進行處理數、模共地的問題，而在板內部數字地和模擬地實際上是分開的它們之間互不相連，只是在PCB與外界連接的接口處（如插頭等）。數字地與模擬地有一點短接，請注意，只有一個連接點。也有在PCB上不共地的，這由系統設計來決定。

4、盡可能縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。某些元器件或導線之間可能有較高的電位差，應加大它們之間的距離，以免放電引出意外短路。帶高電壓的元器件應盡量布置在調試時手不易觸及的地方。

5、在高頻下工作的電路，要考慮元器件之間的分布參數。一般電路應盡可能使元器件平行排列。這樣，不但美觀．而且裝焊容易．易于批量生產。

6、輸入輸出端用的導線應盡量避免相鄰平行。最好加線間地線，以免發生反饋藕合。

7、印制導線拐彎處一般取圓弧形，而直角或夾角在高頻電路中會影響電氣性能。如非要取直角，一般采用兩個135度角來代替直角。

8、電源線設計

根據印制線路板電流的大小，盡量加租電源線寬度，減少環路電阻。同時、使電源線、地線的走向和數據傳遞的方向一致，這樣有助于增強抗噪聲能力。

9、地線設計

地線設計的原則是：

(1)數字地與模擬地分開。若線路板上既有邏輯電路又有線性電路，應使它們盡量分開。低頻電路的地應盡量采用單點并聯接地，實際布線有困難時可部分串聯后再并聯接地。高頻電路宜采用多點串聯接地，地線應短而租，高頻元件周圍盡量用柵格狀大面積地箔。

(2)接地線應盡量加粗。若接地線用很紉的線條，則接地電位隨電流的變化而變化，使抗噪性能降低。因此應將接地線加粗，使它能通過三倍于印制板上的允許電流。如有可能，接地線應在2~3mm以上。

(3)接地線構成閉環路。只由數字電路組成的印制板，其接地電路布成團環路大多能提高抗噪聲能力。

10、退藕電容配置

PCB設計的常規做法之一是在印制板的各個關鍵部位配置適當的退藕電容。

退藕電容的一般配置原則是：

(1)電源輸入端跨接10 ~100uf的電解電容器。如有可能，接100uF以上的更好。

(2)原則上每個集成電路芯片都應布置一個0.01pF的瓷片電容，如遇印制板空隙不夠，可每4~8個芯片布置一個1 ~ 10pF的但電容。

(3)對于抗噪能力弱、關斷時電源變化大的器件，如 RAM、ROM存儲器件，應在芯片的電源線和地線之間直接接入退藕電容。

(4)電容引線不能太長，尤其是高頻旁路電容不能有引線。

11、此外，還應注意以下兩點：

(1)在印制板中有接觸器、繼電器、按鈕等元件時．操作它們時均會產生較大火花放電，必須采用附圖所示的 RC 電路來吸收放電電流。一般 R 取 1 ~ 2K，C取2.2 ~ 47UF。(2)CMOS的輸入阻抗很高，且易受感應，因此在使用時對不用端要接地或接正電源。
