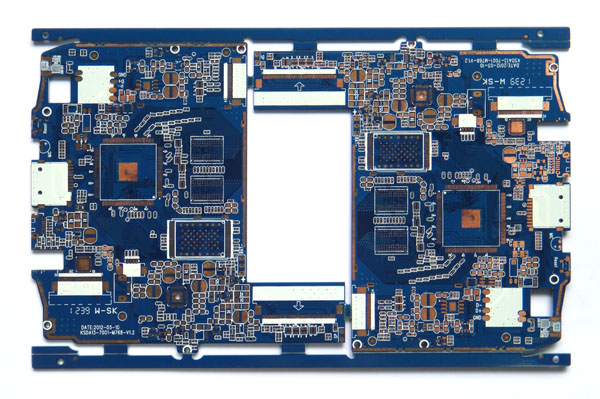

光繪系統的技術指標（一）

　　硬件指標：

　　 1，定位精度：

　　 定位精度分為相對對位精度和絕對對位精度。相對對位精度也就是重復對位精度，這是光繪機的關鍵指標。目前國內最高水平可以達到0.005mm.它將影響光繪照相底版的重合度。絕對對位精度是指光繪機所繪照相底版的尺寸與絕對尺寸的誤差。如果該誤差是線性的，則可通過軟件進行調整，這是光繪機的決定性指標。所謂“決 定性指標”指的是：如果這一指標無法達到要求，則該光繪機根本無法使用。它直接影響光繪照相底版與數控鉆的重合度。

　　 2，分辨率

　　 分辨率的單位一般采用過dpi,即在一英寸長度內可以多少個點。例如2540 dpi,就是在一英寸長度內可以排放2540個點。 分辨率指標影響線條邊緣的光滑程度和最小線寬及最小線間距。 分辨率越高線條邊緣越光滑。 分辨率越高所能達到的最小線寬及最小線間距則越小。 例如1016 dpi的光繪機，其最小線寬和最小線間距為0.08mm. 而2540 dpi的光繪機，其最小線寬和最小線間距為0.03mm.

　　3，光學系統的好壞

　　 光學系統的好壞直接影響光繪照相底版的光學效果。 其影響以下幾個方面： a,光繪的光密度 b,光繪照相底版的反差效果 c,線條邊緣的黑白變化的鋒利度 d,最小線間距中間是否清晰 其檢驗方法為： 制作一排線條，使其間距為最小線間距。用放大鏡觀察線間是否有光暈。 特別注意：關于光繪機的硬件指標，用戶中普遍存在著誤區：認為分辨率是 最重要的指標，而定位精度是次要指標。這種理解是極端錯誤的。 正確的認識為：分辨率不影響定位精度，只影響線條邊緣的美觀性，而定位 精度影響導線圖形精度與數控鉆的對準度，這是光繪機的生命。如果定位精度不 高，無法與數控鉆對準，則光繪底片的分辨率再高，線條邊緣再光滑，該底片仍 是無法使用。目前國產光繪機的分辨率可以達到5080dpi,甚至8000 dpi,但定位 精度最高只能達到0.015mm.由于解決這問題存在相當的技術難度，所以有些國 家產光繪機尚不能達到0.02 mm的基本要求。

　　 （二），軟件指標

　　 1，系統可以接受哪些數據格式：

　　 由于Gerber數據是光繪機的標準數據格式，因此作為一個光繪機必須能接 受Gerber數據。

　　 由于目前Protel軟件應用相當廣泛，很多光繪系統都可以直接接受Protel 的PCB文件，直接輸出，因此是否能直接輸出PCB文件也是軟件的一頁指標。 由于AutoCAD文件不能直接轉換為Gerber，因此如何有效地處理AutoCAD 文件也是軟件的一頁指標。 目前在光繪機所能接受的文件格式上，廣大用戶的認識進入了一個誤區： 很多用戶認為光繪機能夠直接輸出Protel的PCB文件是最重要的，而能否輸出 Gerber文件則是一種輔助的功能。這是一種完全錯誤的觀點。 目前所用的PCB-CAD軟件種類多達數十種，由于Gerber格式是光繪文件的 標準，所以所有的PCB-CAD軟件都具有轉換為PCB-CAD軟件的功能。所以光繪機 如果可以輸出Gerber文件，就是可以輸出所有的PCB-CAD軟件所設計的文件， 這是與國際標準接軌的。 至于Protel的PCB文件直接輸出功能，這是近年來系統供應商針對國內操 作員的技術水平，提高軟件的操作簡便性而開發的一項功能，目前國內所有的 光繪系統供應商都只針對Protel軟件開發了這一功能，而并未對其他軟件進行 開發。由于這項工作要逐一對每一種PCB-CAD軟件進行單獨的開發，其工作量是 相當龐大的，估計將來都不會再進行。 這里存在著一個以誰為主的問題： 應該以Gerber輸出為主要功能？還是以Protel-PCB輸出為主要功能？ 結論是很明確的： 如果一個光繪系統不能直接輸出Protel的PCB文件，但它具有強大完善的 Gerber文件處理功能。因為Protel的文件可以轉換Gerber文件，這種系統并 未損失任何功能?？梢哉f任何PCB-CAD軟件的文件都可以輸出。這種系統不失為 一個好的光繪系統。如果一個系統具有強大有Protel-PCB文件的直接輸出功能但卻不具備完善 Gerber文件處理功能。因為它在幾十種流行的PCB-CAD軟件中只能完善地處理其中的一種（Protel），而對其他的幾十種軟件所設計的軟件不能很好的處理， 這是不可想象的。這種系統只能稱之為Protel輸出系統。更有甚者，甚至將其他軟件產生的Gerber文件轉換為Protel的PCB文件， 然后進行各種拼版等各種處理。這種系統的問題在于：

　　 ① 是以Protel為基礎，而不是以Gerber為基礎，這是揀了芝麻丟了西瓜。導致很多軟件都無法輸出。

　　 ② Gerber文件的精度，遠遠高于Protel，這樣做完全損失了應有的精度。

　　 ③很多Gerber文件中的描述是Protel所不具備的，這種轉換對這些描述是完全無用的，將損失所有這類信息。

　　 ④針對Gerber文件而設計的各種CAM軟件具有強大的功能。而這些CAM并不能處理Protel的PCB文件。上面所說的Protel輸出系統將完全舍棄所有的CAM軟件，而Protel本身并不具備CAM功能。 以上這些缺損就是我們稱之為" Protel輸出系統"，而不稱之為：光繪系統的原因。

　　2，該軟件能夠自動讀入多少種D碼表？

　　 由于各種CAD軟件所產生的D碼表完全不同，用手工輸入的方法太慢，而且會產生人為的錯誤；而且并不是所有用戶都可以解讀所有的D碼表的。所以各種 不同類型的D碼表必須應該自動讀入。特別注意：有些軟件號稱可以接受各種Gerber數據，但并不能直接接受這些數據，而只能接受某種特定的Gerber數據，而其他格式Gerber文件均需經過多次轉換方可使用。這表膽該軟件是有缺陷，并大大影響了工作效率。

　　3，軟件能夠容納多少個D碼？

　　 由于軟件功能不斷發展，Gerber文件的D碼越來越多。早期的光繪機只有 24個D碼，而現在已經發展到10000個。

　　 D碼的容量越大，所能處理的D碼表種類越多，也就是能處理的CAD文件種類越多。

　　4，軟件能夠處理多少種類焊盤類型?

　　 由于軟件不斷發展，焊盤種類越來越多，因此軟件所能處理的焊盤種類也 是軟件的重要指標。由于自定義（custom）D碼的使用越來越廣泛，所以能否 處理自定義D碼也成為一項重要功能。

　　5，是否能接受擴展Gerber格式？

　　 內含D碼是今后Gerber數據的發展方向，這種格式將為越來越多的PCB- CAD軟件所采用。

　　6，能否進行光柵填充？ 傳統使用矢量填充方式導致數據超大，軟件處理時間長，且填充效果不好。 先進的光柵填充數據量小，速度快，填充效果好。

　　7，軟件的處理速度?

　　 軟件的光柵化的速度是軟件的一個重要指標，它對整個系統的效率有較大的影響 。尤其是在處理數據量很大的文件。

　　8，軟件所能處理文件的數據量？

　　 由于CAD軟件種類繁多，各種軟件所產生的文件，其數據量不盡相同。AutoCAD和OR-CAD所產生的Gerber文件經常達到10MA左右的大小，能夠處理這些大文件是軟件的一項重要指標。

　　9，軟件的操作簡便性？

　　 好的軟件系統應該是操作簡便的。但這是與軟件功能的多少相矛盾的。軟件功能越強，相應操作就越復雜。

　　 綜上所述，一個好的光繪系統應有全面平衡而完善的功能。而不能因為某一方面而舍棄其他。
