PCB電路板維修口訣

文章出處：http://www.cnpei.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-08-01 17:23:00

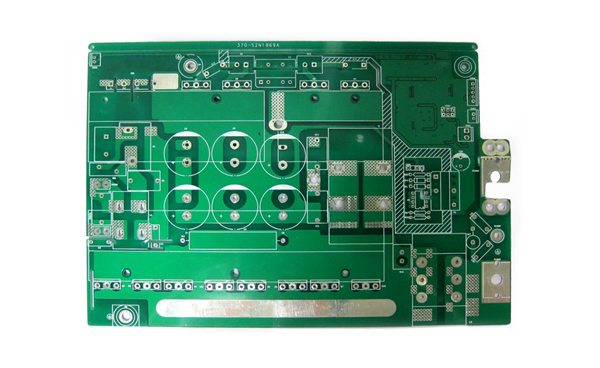

電路板

近年來工業設備的自動化程度越來越高，所以各個行業的工控板的數量也越來越多，工控板損壞后，更換電路板所需的高額費用（少則幾千元，多則上萬或幾十萬元）也成為各企業非常頭痛的一件事。電路板維修作為一門新興的修理行業，也在迅猛發展。損壞的電路板絕大多數在國內是可以維修的，而且比購買一塊新板要節省70%——80%費用，所用時間也比國外定板的時間短的多。下面介紹下電路板維修基礎知識。

幾乎所有的PCB電路板維修都沒有圖紙材料，因此很多人對電路板維修持懷疑態度，雖然各種電路板千差萬別，但是不變的是每種電路板都是由各種集成塊、電阻、電容及其它器件構成的，所以電路板損壞一定是其中某個或某些個器件損壞造成的，電路板維修的思想就是基于上述因素建立起來的。電路板維修分為檢測跟維修兩個部分，其中檢測占據了很重要的位置。對電路板上的每一個器件進行修基礎知識的驗測，直到將壞件找到更換掉，那么一塊電路板就修好了。

電路板檢測就是對電路板上的每一個電子元件故障的查找、確定和糾正的過程。其實整個檢測過程是思維過程和提供邏輯推理線索的測試過程，所以，檢測工程師必需要在電路板的維護、測試、檢修過程中，逐漸地積累經驗，不斷地提高水平。

一般的電子設備都是由成千上萬的元器件組成的，在維護、檢修時，若靠直接一一測試檢查PCB電路板中的每一個元器件來發現問題的話將十分費時，實施起來也非常困難。那么從故障現象到故障原因的對號入座式的檢修方式，是一種重要的檢修方法。電路板只要檢測出了問題的所在，那么維修就很容易了。以下給大家總結的電路板維修基本口訣，方便又實用。

　　一塊普通線路板，電路組合成千萬

　　元件長相經常變，字符認清是關鍵

　　電阻電容最常見，損壞也是很普遍

　　電阻阻值易變化，電容漏容還漏電

　　電感變壓器是線圈，簡單測試看通斷

　　二極管和三極管，測那PN結正和反

　　MOS管和可控硅，觸發測試是關鍵

　　以上都是分立件，集成電路很多年

　　模擬器件有運放，虛短虛端來判斷

　　光耦隔離前后級，損壞那是千千萬

　　數字器件經常見，40和74標前面

　　還有模數轉換器，測試起來很費力

　　別忘ROM和CPLD，燒寫要靠編程器

　　CPU、單片機, 時序判斷邏輯儀

　　各種各樣傳感器，損壞幾率排第一
